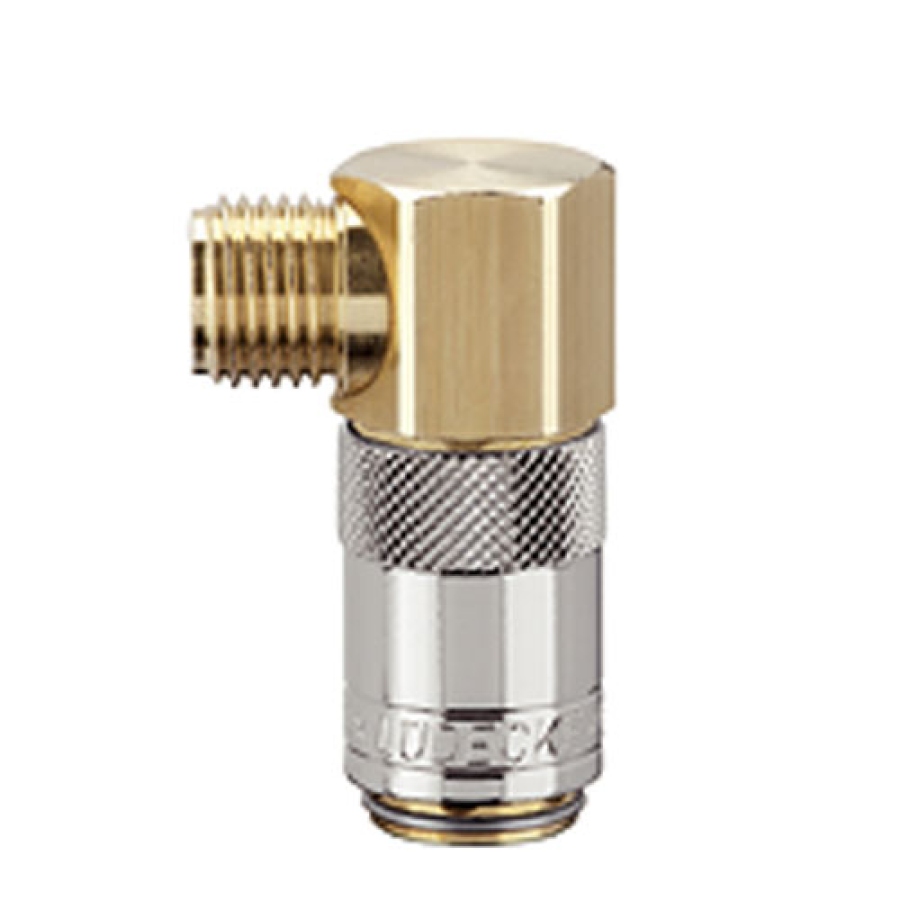

Rychlospojka ESDM M10x1 vnější 90st


Žádné hodnocení. Kód: 2028372
ESDM101A-90 LD04-14031
Výrobce: Lüdecke
Dostupnost: 5-14 dnů
676,20 Kč bez DPH
818,20 Kč s DPH , plus doprava
(818,20 Kč s DPH/ks)

Rychlospojka ESDM M10x1 vnější 90stRychlospojka s úhlovým vnějším závitem 90° (vnitřní kužel DIN 3863). Volitelně s plným průtokem, jednostranně nebo oboustranně uzavřené. Použité materiály: připojovací části, zajišťovací prstýnek, ventilové tělo, ventil, vsuvky z nerezové oceli 1.405. Pružiny, rozpěrný kroužek, koule z nerezové oceli. Těsnění poteflonovaný viton. Určeno pro plastikářské spoje a formy s vedením horké a studené vody, temperovacích olejů.
Specifikace
Teplotní rozsah Určuje rozsah pracovních teplot. -20 / + 200 °C
Světlost DN Jmenovitá světlost součásti. 6
Průměr vnitřní Určuje vnitřní průměr součásti. 9 mm
Tlak pracovní Maximální pracovní tlak při teplotě +20°C. Pokud je okolní teplota vyšší, tak se snižuje i maximální pracovní tlak (poměr závislosti pracovního tlaku a teploty najdete v našem slovníku). 15 bar
Klíč SW Velikost klíče pro montáž a demontáž součásti. 17
Délka závitu Určuje délku závitu součásti. 7 mm
Délka součásti Určuje délku součásti. 47 mm
DN Jmenovitá světlost součásti. 6
Jednoruční obsluha Určuje, zdali je možné ovládat součást jednou rukou. ano
Uzavření volitelné
Úhel 90°
